Заменить радиатор – это может быть просто!

Универсальный принцип работы

Принцип работы системы охлаждения одинаков для большинства автомобилей и достаточно прост: при запуске двигателя жидкость начинает циркулировать по системе охлаждения в так называемом «малом круге», включающем собственно двигатель и радиатор отопителя, и не попадает в основной радиатор. Тепло, отбираемое охлаждающей жидкостью от греющегося двигателя, частично расходуется на отопление внутреннего пространства салона.

Когда температура охлаждающей жидкости (ОЖ) начинает превышать соответствующий уровень, обычно это 86–90ºC, термостат срабатывает, и жидкость начинает циркулировать уже по т.н. большому кругу, в котором ОЖ проходит через радиатор двигателя. Если температура жидкости продолжает повышаться и мощности потока встречного воздуха, проходящего через радиатор при движении автомобиля, недостаточно для поддерживания необходимого теплообмена, то включается принудительная вентиляция, снижающая температуру ОЖ до нормы.

Элементы системы охлаждения проектируются таким образом, чтобы при включении вентилятора, независимо от температуры окружающего воздуха и режима работы двигателя, их теплообменной эффективности было вполне достаточно для обеспечения рабочей температуры ОЖ и, соответственно, двигателя в пределах допустимых границ.

Однако в процессе эксплуатации эффективность работы системы охлаждения падает. Прежде всего, за счет пыли и грязи, оседающих между ламелями радиатора. В зазоры между элементами радиатора набиваются насекомые. А если в радиаторе появляются замасленные участки, то в этих местах особенно интенсивно происходит скапливание пыли, песка и т.д.

Внутри радиатора в трубках оседает накипь, особенно интенсивно это процесс протекает, если в качестве ОЖ используется или использовался прежде раствор с низкой концентрацией этиленгликоля, а то и просто вода.

Основные дефекты, или Секреты долголетия

Внешнее и внутреннее загрязнение – главные факторы, снижающие эффективность работы радиатора. Однако до определенного момента загрязнению как внутри, так и снаружи можно противостоять, а также восстановить производительность радиатора.

Для промывки радиатора можно использовать мойки высокого давления. Но нужно помнить, что ламели радиатора очень тонкие и мягкие, часто даже попадающие при движении в радиатор насекомые могут их деформировать. Поэтому при промывке нежелательно, чтобы моющий пистолет располагался ближе одного метра от поверхности радиатора, хотя это расстояние, безусловно, зависит от давления, с которым подается вода. Важным моментом является необходимость промывки струей воды, направленной строго перпендикулярно поверхности радиатора, изменение угла падения струи обязательно повредит ламели.

Для промывки радиатора изнутри разработано много препаратов, и, как правило, промывку совмещают с заменой ОЖ. Действовать следует в соответствии с инструкцией изготовителя. Обычно после заливки в систему двигатель должен поработать, погонять раствор по системе охлаждения, затем все, что находится в ней, следует слить и заменить свежей ОЖ. Специалисты рекомендуют повторять эту процедуру при каждой замене жидкости.

Из профилактических мер рекомендуется периодически проверять работу термостата. Клапан термостата может не реагировать на повышение температуры ОЖ и оставаться постоянно закрытым либо оказывается заклиненным в открытом положении. К сожалению, часто подобное отклонение в работе термостата может долго оставаться незамеченным, однако пагубно действовать на работу двигателя.

Некоторые водители могут ездить с заблокированным термостатом месяцами, и такие случаи не единичны. Если автомобиль используется не очень интенсивно, то летом рабочая температура ОЖ, безусловно, несколько превышает норму, но до поры до времени это не критично, и явного перегрева двигателя не наступает. А зимой, за счет отбора теплоты на отопление салона, система охлаждения тем более как-то справляется с охлаждением двигателя. Правда, такая работа сильно вредит мотору, снижает комфорт езды и приводит к повышенному расходу топлива.

В других ситуациях двигатель с трудом достегает рабочей температуры, а в зимний период вообще эксплуатируется при температурах ниже рабочих. Это практически на 100% свидетельствует о поломке термостата, клапан которого заклинило в открытом положении. С таким дефектом можно ездить, но для пользы двигателя нужно термостат поменять как можно скорее.

Несмотря на простоту проверки, блокировка термостата довольно часто оказывается причиной снижения эффективности работы системы охлаждения. А ведь для диагностики надо лишь запустить двигатель после остановки, по крайней мере, на несколько часов, открыть капот и сравнивать на ощупь нагрев верхнего патрубка, подводящего ОЖ к термостату, и температуру патрубка, идущего к радиатору. Если патрубки нагреваются равномерно, то это означает, что термостат заблокирован в положении открытого клапана, а ОЖ движется постоянно по большому кругу охлаждения. Но если верхний патрубок радиатора остается холодным, а двигатель перегревается, то термостат заблокирован в закрытом положении клапана. Когда же патрубок, идущий в радиатор, становится горячим только после прогрева двигателя, то можно рассчитывать, что термостат работает нормально.

Как поступать в сложных ситуациях?

Отказ клапана термостата открыться в нужный момент может проявиться в виде быстрого скачка температуры ОЖ. Определив, что причина проблемы в термостате, водитель, если есть определенный инструмент и сноровка, может просто демонтировать термостат или его «чувствительный элемент» и продолжить движение без него практически на любое расстояние. Впрочем, на многих современных автомобилях снять термостат самостоятельно сложно.

 Но обычно в качестве первой помощи максимально следует включить печку и, соответственно, вентилятор, подающий в салон горячий воздух. Это должно улучшить охлаждение двигателя и часто позволяет продолжить езду, по крайней мере, до сервисного центра.

Проблемы с охлаждением может вызвать и поломка датчика температуры ОЖ. Если вентилятор не включается в нужный момент, его можно «оживить», чтобы доехать до сервиса или автомагазина, отсоединив провода от температурного датчика и соединив их между собой напрямую. Иногда к датчику подходит только один провод, в этом случае, отсоединив провод от датчика, его следует соединить с «массой». Подобным образом можно включить принудительно сам вентилятор, если подвести к нему питание непосредственно от АКБ, а прежнее подключение отсоединить.

Если из вентиляционных окон в салон поступает холодный воздух, то это может означать, что в системе либо отсутствует ОЖ, либо не работает водяная помпа. Поломка помпы – насоса, гоняющего ОЖ, вызывает полное прекращение работы системы охлаждения. Если вовремя обнаружить поломку, то перегрева двигателя может и не наступить, но дальнейшее движение с неисправной помпой невозможно, включением печки проблему не решить. Тут уж, как говорится, приехали!

Уплотнение подтекающих патрубков специальной лентой может рассматриваться лишь как кратковременный выход из положения, так же как и использование для устранения трещин в пластмассовых и металлических деталях радиатора клеевых материалов, таких, например, как широко известная холодная сварка Poxipol уругвайской компании Adefal Trading S.A.

Известны случаи, когда производительность охлаждающей системы существенно снижается только по причине неплотно прилегающей к горловине радиатора крышки с предохранительным клапаном либо из-за того, что сам клапан, вмонтированный в крышку, из-за поломки не «держал» давление в системе охлаждения. Следствием может стать закипание ОЖ без какого-либо видимого повода, создавая впечатление, что двигатель перегревается. Хотя температура двигателя в этом случае на самом деле не выходит за пределы нормы.

Проблемы могут возникнуть и при несрабатывании предохранительного клапана в крышке. В этом случае в системе охлаждения создается избыточное давление, и, найдя слабое место в радиаторе, в какой-то точке радиатора может появиться свищ.

 Если количество выкипевшей или вытекшей ОЖ значительно, то, конечно, датчик системы охлаждения известит водителя о проблемах, поскольку с уменьшением количества жидкости эффективность охлаждения падает. Недостаток жидкости можно, но только временно, компенсировать доливанием дистиллированной воды. Дистиллированная вода способствует коррозии, но если добавлять воду из-под крана, то это вызовет еще и оседание накипи в элементах системы.

Однако наиболее сложным в ремонте дефектом, который часто приводит к перегреву двигателя, является подтекание ОЖ. Причем это явление может обнаружиться в любой точке радиатора. Если потери жидкости невелики, в пределах 0,5…1,0 л за несколько месяцев, то это значит, что жидкость не подтекает, когда двигатель холодный, а убывает, испаряясь во время его работы, при достижении определенных высоких температур. Для того чтобы найти место, где происходит подтекание, нужно острое зрение. Ведь это могут быть миниатюрное отверстие в ребре или трещинка на трубке радиатора.

Когда и каким образом меняют радиатор?

Обнаружение подтекания ОЖ из радиатора можно расценивать как заявку на замену радиатора на новый. Ремонт радиатор с использованием временных уплотнительных смесей, представляющих собой различные химические растворы, нельзя считать совершенно безопасным. Ведь влитый раствор не только уплотняет трещину, наметившуюся в трубке радиатора, но и попадает в термостат и в другие элементы, куда заходит ОЖ. К тому же частый долив ОЖ и постоянную неуверенность в том, получится ли доехать до места назначения, вряд ли можно отнести к положительным ощущениям.

Замена радиатора происходит примерно одинаково в большинстве автомобилей, хотя имеются и определенные особенности. В одних машинах к радиатору не подобраться, не сняв передней решетки и бампера, а при замене радиатора ОЖ потребуется снимать также и радиатор гидроусилителя, как в «Шевроле Ниве», либо радиатор кондиционера. Также возникает необходимость в демонтаже защиты двигателя, защитных брызговиках. Но если заранее подготовить все необходимое для замены, то радиатор можно заменить даже самостоятельно, затратив совсем немного времени.

Прежде всего следует собрать инструмент для выполнения работ. Если рассчитывать по максимуму, то понадобится следующий набор: головки 7,8,10,13,17, рожковые и накидные ключи на 8, 10, 13, 17, пара трещоток с удлинителями, отвертки – большая плоская, малая и большая крестовые, молоток и зубило, жидкость типа WD-40, силиконовый герметик, воронка с гибким носиком, переноска с лампочкой, на всякий случай 2–3 хомута Ø 25–60 мм, емкость для сбора сливаемой ОЖ вместимостью 5–7 л.

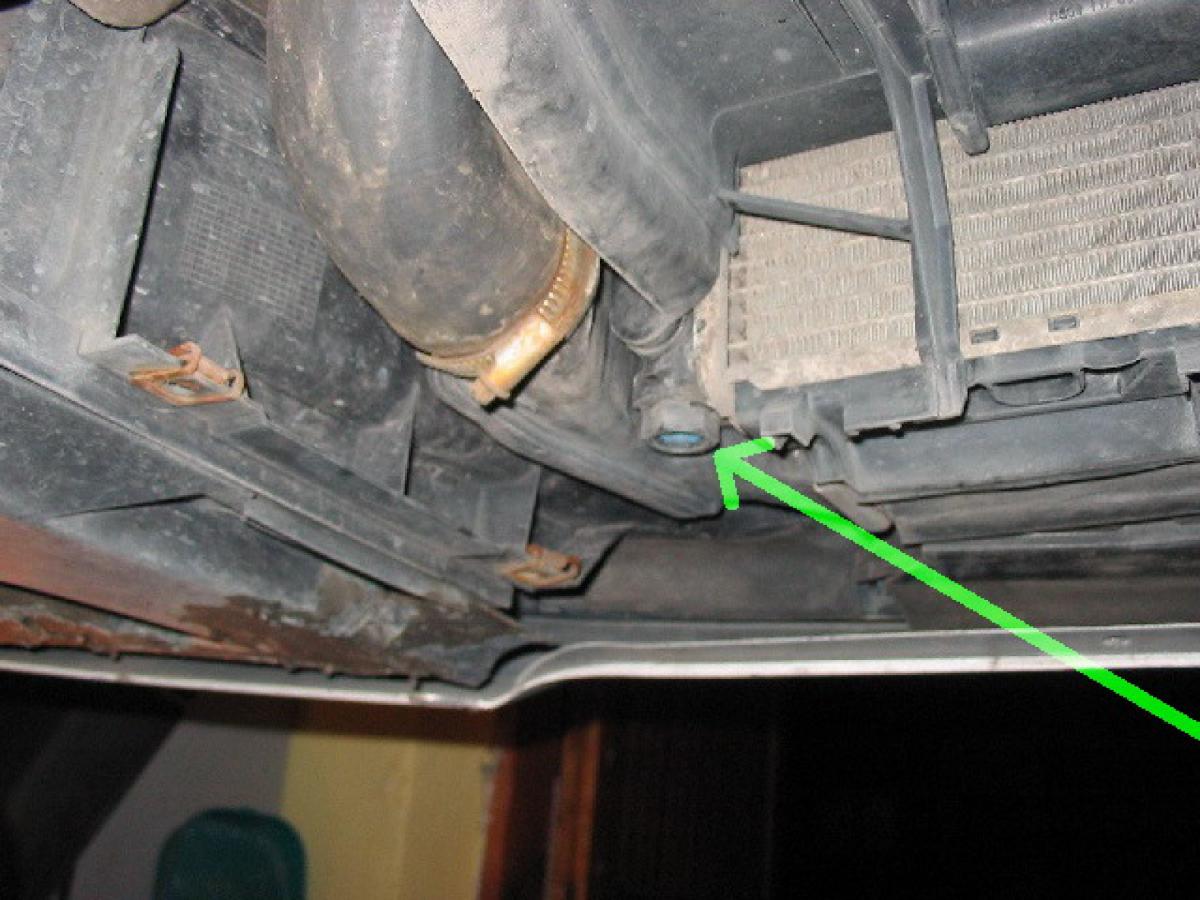

Итак, в общем случае прежде всего необходимо слить охлаждающую жидкость из радиатора. Для этого нужно открыть расширительный бачок и слегка открутить пробку, расположенную в нижней части радиатора, которая специально предназначена для слива ОЖ и позволяет слить ее очень аккуратно. В иных случаях, что, безусловно, хуже, можно «стянуть» нижний патрубок, выходящий из радиатора.

Важно помнить, что сливаемая жидкость крайне ядовита, опасно ее попадание в глаза, также недопустимо, чтобы жидкость вылилась в грунт! ОЖ, конечно, не создает экологии таких проблем, как разлитое по земле масло, но ее утилизация производится только в разрешенных местах специализированными учреждениями. Поэтому лучше заранее подготовить место и емкость для сливаемой жидкости.

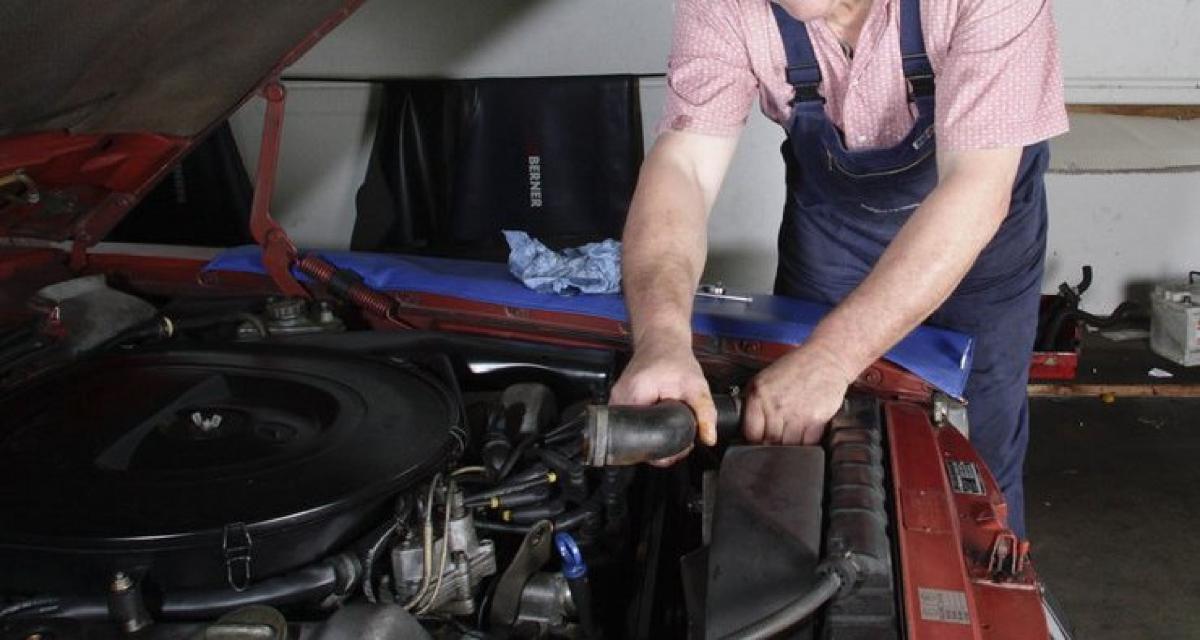

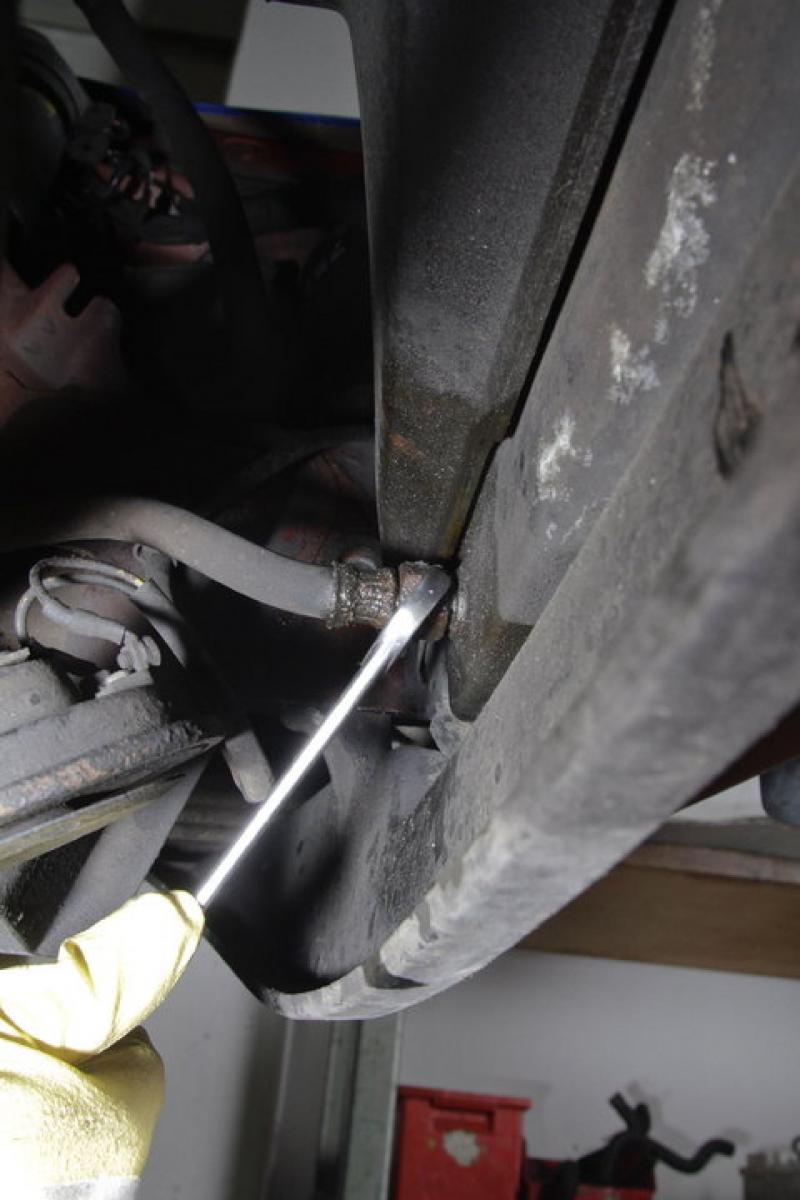

Затем следует отсоединить от радиатора верхний и нижний патрубки. Для этого нужно снять хомуты. Хомуты бывают пружинными, червячными, силовыми, но их демонтаж не займет много времени, если необходимый инструмент будет под рукой. Также не должно вызвать проблем и отсоединение крепежей радиатора.

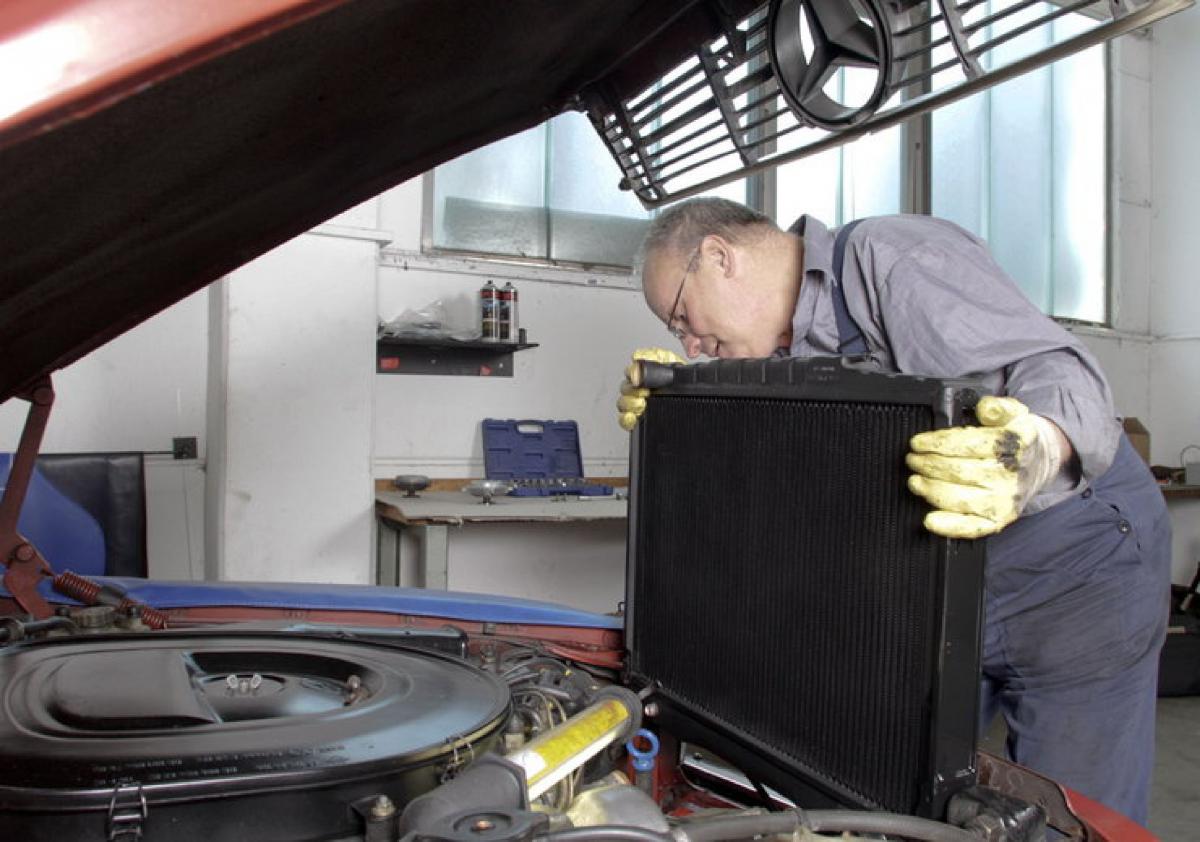

Затем остается только извлечь радиатор из моторного отсека. Следует делать это аккуратно, чтобы не повредить вентилятор, а также некоторые хрупкие детали, замена которых не предполагается. Нужно не забыть вытащить из-под радиатора резиновые подставки, а также другие резиновые прокладки, на которые радиатор устанавливается и которые его удерживают.

Ремонтируют радиаторы сегодня все меньше. Замена дефектного радиатора новым не всегда может оказаться очень уж дорогой. Безусловно, лучше выбрать вместо дешевого китайского радиатора хоть и подороже, но фирменный. Но специалисты отмечают, что и среди китайского aftermarket часто встречаются радиаторы, работающие на удивление хорошо.

Как правило, радиатор решают ремонтировать, если речь идет о редко встречающейся марке автомобиля, для которой сложно найти родной радиатор, либо цена этого радиатора очень высока. Бывают случаи, когда оригинальный радиатор стремятся сохранить коллекционеры в раритетных автомобилях, чтобы автомобиль во всем соответствовал первоначальной комплектации.

Поэтому, если решение не было принято ранее, следует определиться, будет ли снятый радиатор ремонтироваться либо меняться на новый. С точки зрения преклонного возраста «Мерседеса», изображенного на фото, а также учитывая, что боковины снятого радиатора металлические, а не пластиковые, специалистами было принято решение о замене только сердцевины, а боковины радиатора было решено оставить оригинальные.

После снятия боковин протекающего радиатора можно увидеть довольно грустную картину, которая однозначно подтверждает, что весь радиатор или как минимум его сердцевину необходимо было срочно менять!

Найти сегодня мастерскую, способную выполнить такую операцию, не проблема. Для ремонта, как правило, приходится паять в местах течей, и тут без использования горелки и специального припоя, который бы взаимодействовал с материалом радиатора, не обойтись. В машинах «со стажем» материал радиаторов в основном медь, сегодня чаще можно встретиться со сплавами алюминия.

Установка отремонтированного/нового радиатора производится в обратном порядке, без каких-либо сложностей. Важно установить все необходимые резиновые шайбы и подкладки для надежной фиксации радиатора, желательно проклеить двухсторонним скотчем места соприкосновения кожуха вентилятора охлаждения с поверхностью радиатора.

Новый радиатор должен идеально соответствовать геометрии того радиатора, что стоял изначально. Не всегда это получается, но особенно важно, чтобы радиатор испытывал как можно меньше деформаций, установка с усилием, напряжение боковин могут через короткое время привести к нарушению регуляции теплообмена.

Старые патрубки могут с трудом надеваться на выходные трубы нового радиатора, решением может стать смазывание их ОЖ. Но легкое возвращение патрубков на первоначальное место должно насторожить, в этом случае лучшим выходом сможет стать замена патрубков на новые.

На заключительном этапе в установленный радиатор заливается свежая ОЖ. При заполнении системы специалисты рекомендуют приподнять переднюю часть машины домкратом либо поставить ее, если возможно, на подъеме. Это поможет избавиться от появления воздушных пробок в системе во время заливания. В завершение работы запускается двигатель и проверяется работа системы.

Если же воздушные пробки все же образовались, то их присутствие крайне негативно влияет на работу системы охлаждения. Однако удалить пробки не представляется сложным, на любом сервисе это сделают за считанные минуты.
